Açıklama: Pozitif Deplasmanlı debimetre tam teknik açıklama için linkini ziyaret edebilirsiniz.
🔧 Temel Tanım
Nutating Disk debimetre, içindeki bir diskin yalpalama (nutation) hareketi yapması prensibiyle çalışan bir akış ölçerdir. Akışkan geçtikçe disk belirli bir hareket yapar ve bu hareket sayılarak geçen hacim hesaplanır. 1
⚙️ Çalışma Prensibi (Basit Anlatım)

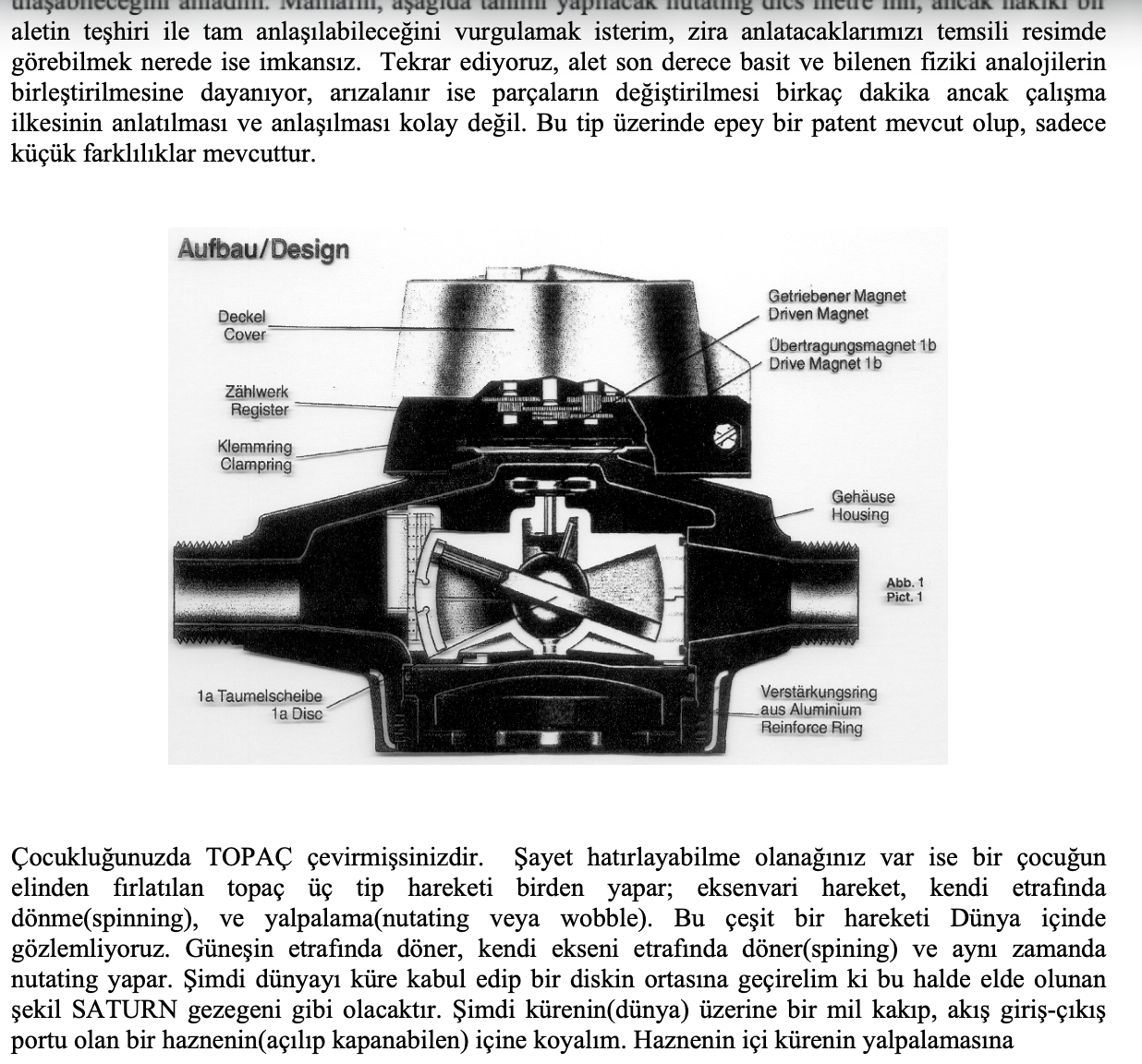

Debimetre içinde ölçme odası ve bir disk bulunur. 1
Akışkan içeri girdiğinde disk:
Düz dönmez,
Hafif eğik şekilde yalpalayarak (nutating hareket) döner. 1
Her bir disk hareketi, sabit bir hacme karşılık gelir
Bu hareket:
Mekanik sayaç ya da
Manyetik iletim ile sensöre aktarılır 1
👉 Sonuç: Diskin yaptığı hareket sayısı → geçen toplam sıvı hacmi
🧠 Önemli Özellikler
Pozitif deplasmanlıdır → doğrudan hacim ölçer 1
Yüksek doğruluk sağlar (genelde düşük debilerde çok başarılıdır) 2
Basınç kaybı düşüktür 1
Manyetik kavrama ile ölçüm aktarımı yapılabilir 1
Geniş akış aralığında çalışabilir 1
🏭 Kullanım Alanları
Kaynaklarda tipik kullanım alanları şöyle belirtilmiş:
Su (sert / yumuşak su)
Yağlar
Solventler
Yakıt ve petrol türevleri, kazan fuel oil
Temiz ve orta kirli sıvılar 1
👍 Avantajları
Düşük debilerde bile hassas ölçüm
Elektrik gerektirmeden mekanik ölçüm yapılabilir
Kurulumu ve kullanımı nispeten basit
Stabil ve tekrarlanabilir ölçüm
👎 Dezavantajları
(Bunlar genel mühendislik bilgisi olarak eklenmiştir)
Katı partikül içeren akışkanlarda aşınma olabilir
Yüksek debilerde sınırlı kalabilir
Hareketli parça olduğu için bakım gerekir
🧩 Kısaca Özet
👉 Nutating Disk debimetre =
“Diskin yalpalayarak hareket etmesiyle geçen sıvı hacmini doğrudan ölçen hassas bir debimetre”
