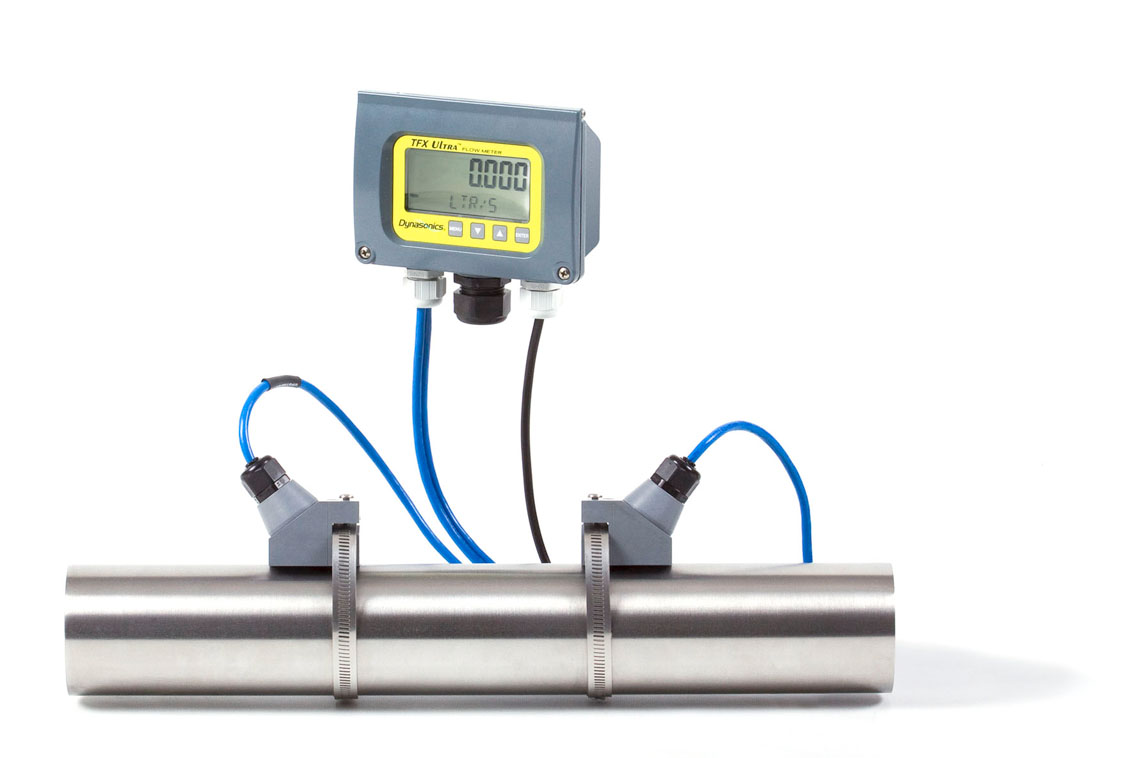

Ultrasonik debimetre (ultrasonic flowmeter), sıvı veya gazların boru içindeki akış hızını ve debisini (flow rate) ölçmek için ultrasonik (ses) dalgalarını kullanan bir ölçüm cihazıdır. Klasik mekanik debimetrelerden farklı olarak akışkanla temas etmeyebilir ve hareketli parça içermez. Teknik ve teorik daha geniş açıklama Badger Meter Flowmetre kitabımızda görülebilir. TFX 5000 yeni model çalışma prensibi YouTube video:
Aşağıda kapsamlı ve sistematik bir şekilde açıklıyorum:
1. Ultrasonik Debimetre nedir?
Ultrasonik debimetre, akışkanın içinden geçen ultrasonik dalgaların davranışını analiz ederek debiyi hesaplayan bir ölçüm cihazıdır.
Temel olarak ses dalgalarının yayılma süresi veya frekans değişimi ölçülür
Bu verilerden akış hızı → debi (Q) hesaplanır
Genellikle su, atık su, kimyasal sıvılar ve bazı gazlar için kullanılır
Örneğin Ultrasonik Debimetre Şartname dokümanında, cihazın ultrasonik sinyalin gidiş–geliş süresi farkına dayalı (transit-time) prensiple çalıştığı belirtilmiştir. 1
2. Çalışma Prensibi
Ultrasonik debimetrelerin iki temel çalışma yöntemi vardır:
A) Transit-Time (Geçiş Süresi) Yöntemi
En yaygın yöntemdir.
Nasıl çalışır?
Boru üzerine iki sensör yerleştirilir (karşılıklı veya çapraz)
Ultrasonik sinyaller:
Akış yönünde gönderildiğinde daha hızlı
Akışa karşı gönderildiğinde daha yavaş gider
Bu iki süre arasındaki fark ölçülür
Bu fark: Akış hızına
Dolayısıyla debiye karşılık gelir
B) Doppler Yöntemi
Daha çok kirli akışkanlarda kullanılır.
Nasıl çalışır?
Ultrasonik dalga akışkana gönderilir
Akışkan içindeki partiküllerden yansıyan sinyalin frekansı değişir
Bu frekans değişimi (Doppler etkisi) → hız bilgisi verir
Bu yöntem:
Askıda katı madde içeren sıvılar için uygundur
Temiz sıvılarda genellikle kullanılmaz
👉 Türbin-Elektromangetik-ultrasonik-impeller dokümanında ultrasonik Doppler hız ölçümünün özellikle açık kanallar ve kısmi dolu sistemlerde kullanıldığı belirtilir. 4
3. Temel Bileşenler
Bir ultrasonik debimetre genelde şu parçalardan oluşur:
Sensörler (Transdüser)
Ultrasonik dalgayı üretir ve algılar
Boru üzerine dıştan bağlanabilir (clamp-on)
Transmitter (Elektronik Ünite)
Sensörlerden gelen sinyalleri işler
Debi, hız ve toplam hacmi hesaplar
Analog (4-20 mA) veya dijital çıkış verir 1
Gösterge / Arayüz
Anlık debi
Toplam akış
Hata ve alarm bilgileri
4. Özellikleri ve Avantajları
Avantajlar
Temassız ölçüm (clamp-on tip) → boru kesilmez 1
Hareketli parça yok → düşük bakım
Basınç kaybı oluşturmaz
Geniş çap aralığında çalışır (DN15–DN4000 gibi) 1
Çift yönlü ölçüm yapabilir 2
Kirli veya temiz akışkan seçenekleri mevcut
Dezavantajlar
Çok kirli akışkanlarda hassasiyet düşebilir
Hava kabarcıkları ölçümü etkileyebilir
Boru içi doluluk oranı önemli
Montaj hataları ölçümü etkiler
5. Kullanım Alanları
Ultrasonik debimetreler geniş bir uygulama alanına sahiptir:
Su ve Atık Su Sistemleri
İçme suyu tesisleri
Kanalizasyon hatları
Endüstriyel Prosesler
Kimya, petrokimya
Gıda ve ilaç üretimi
Enerji ve Altyapı
Isıtma-soğutma sistemleri
Hidrolik sistemler
Açık Kanal Ölçümleri
Savaklar ve kanallar
Seviye + hız kombinasyonu ile debi ölçümü 5
6. Ultrasonik Debimetre Türleri (Özet)
Tür
Özellik
Kullanım
Transit-Time Ultrasonic Debimetre
Temiz sıvılar
Su, kimyasal
Doppler Ultrasonic Debimetre
Kirli sıvılar
Atık su
Clamp-on
Dıştan montaj
Mevcut hatlar
Inline
Boru içine montaj
Yüksek hassasiyet
7. Ölçüm Mantığı (Basit Formül)
Debi hesaplaması temelde:
Q = VXA
Q = Debi
V = Akış hızı (ultrasonik ölçümden gelir)
A = Boru kesit alanı
8. Özet
Ultrasonik debimetre:
Ses dalgaları ile akış ölçen modern bir cihazdır
Mekanik teması olmadığı için bakımı kolay ve güvenilirdir
Özellikle su ve büyük çaplı hatlarda en çok tercih edilen teknolojilerden biridir
